圧着ペンチの使い方を初心者向け解説｜端子とダイスの選び方

こんにちは。DIY工具ノート編集部、運営者の「エイジ」です。

圧着ペンチを初めて見ると、先端に大きさの違う溝がいくつも並んでいて、「端子を入れて力いっぱい握ればいいのかな」と感じるかもしれません。

私も事務機器のメンテナンスで長く工具を使ってきましたが、圧着作業は握力よりも、作業前の組み合わせ確認で仕上がりが決まる場面が多いです。

圧着ペンチは、端子を力いっぱいつぶすための工具ではありません。

使用する端子、電線の太さ、それに対応するダイスを合わせ、決められた位置で端子を成形するための工具です。

ここを押さえておくと、「端子は付いたのに引っ張ると抜ける」「被覆までつぶしてしまった」といった失敗を減らしやすくなります。

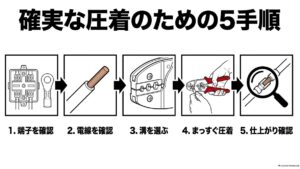

基本の流れは、端子を確認する → 電線サイズを確認する → 対応ダイスを選ぶ → 正しい位置で圧着する → 仕上がりを確認する、この5段階です。

この記事では、裸圧着端子、絶縁被覆付き端子、オープンバレル端子などを混同せず、初心者でも順番を追って判断できるように解説します。

• 圧着ペンチを使う基本の5ステップ
• 端子と電線に合うダイスの選び方
• 赤・青・黄やラチェット式の意味
• 圧着後に確認したい失敗の見分け方

圧着ペンチの使い方と基本手順

まずは圧着作業そのものを、順番に見ていきましょう。

圧着ペンチは製品ごとに対応端子やダイスの形が違うため、どの工具でもまったく同じ場所を使うわけではありません。ただ、作業の考え方は共通しています。

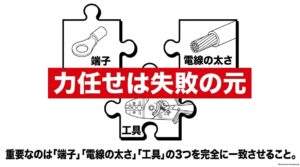

大事なのは、端子を工具へ入れてから考えるのではなく、圧着前に「何を、どの電線へ、どのダイスで付けるか」を決めておくことです。

ここが決まれば、その後の操作はかなり分かりやすくなります。

圧着前にもう一つ見ておきたいのが、工具そのものの状態です。支点に大きなガタがないか、ダイスに異物や大きな傷がないか、ハンドルの動きが極端に重くなっていないかを確認します。

圧着は左右のダイスが決められた位置まで合わさることで成形する作業なので、工具が傷んでいると、端子や電線の組み合わせが合っていても仕上がりが安定しにくくなります。

久しぶりに使う工具ほど、最初の1本を作る前に開閉の感触を確かめておくと安心です。

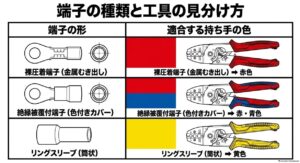

圧着前に端子の種類を確認

最初に見るのは端子の種類です。

見た目が似ていても、裸圧着端子、絶縁被覆付き圧着端子、絶縁閉端子、オープンバレル端子、リングスリーブなどでは、使う圧着工具やダイスが異なります。

例えば、丸形やY形の裸圧着端子は、電線を入れる筒状部分を対応ダイスで圧着します。

一方、オープンバレル端子は、開いた羽根のような部分を芯線側と被覆側で折り込む構造が多く、裸圧着端子と同じ感覚では扱えません。

工具売り場では「圧着ペンチ」とひとまとめに見えますが、対応する端子は同じではありません。

裸圧着端子用の成形確認機構付き圧着工具のように用途が明記された製品を選ぶと、何に使う工具なのか判断しやすいですよ。

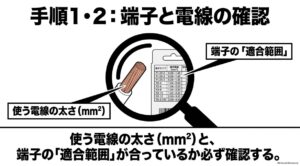

電線サイズに合う端子を選ぶ

次に確認するのが電線サイズです。圧着端子には、それぞれ使用できる電線の範囲があります。端子へ芯線が入ったから使える、という判断では足りません。

細すぎる電線を大きな端子へ入れると、圧着しても導体を十分に保持できないことがあります。

反対に、太すぎる電線を小さな端子へ無理に入れると、素線が入りきらなかったり、端子を変形させたりする原因になります。

電線には「sq」や「mm²」、製品によってはAWGなどの表示があります。

端子側にも適合する電線範囲が示されているので、電線の表示と端子の適合範囲を照合してから圧着するのが基本です。

被覆をむく長さも、何mmと一律に決めるより、使用する端子の構造に合わせます。

芯線を圧着する部分に被覆が入り込まず、かといって導体が必要以上に露出しない位置を狙います。

切断や被覆むきの基本を詳しく確認したい場合は、電工ペンチの使い方で切る・むく作業を分けて解説しています。

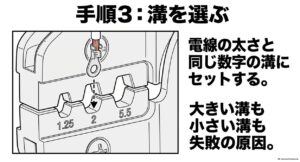

ダイスの刻印と適合を見る

端子と電線が決まったら、工具側のダイスを選びます。

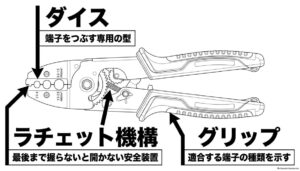

圧着ペンチの先端には、1.25、2、5.5などの数字、赤・青・黄などの色、あるいは端子専用の形状が並んでいることがあります。

ここで一番避けたいのが、「端子が入りそうな溝だから」という感覚だけで選ぶことです。

ダイスは、端子を決められた形と寸法に成形するための部分。少し大きいだけでも圧着不足になり、小さすぎれば端子や芯線へ必要以上の力がかかることがあります。

ホーザンの裸圧着端子・裸圧着スリーブ用工具P-732でも、適応サイズごとにダイスが分けられ、成形確認機構を備えた製品として案内されています。

つまり、圧着工具は「どこでも同じ力でつぶす」のではなく、端子の呼びサイズに合う位置で所定の成形を行う工具だと考えると分かりやすいです。（出典：ホーザン株式会社「P-732 圧着工具」）

購入する段階では、手元にある端子を基準に、対応サイズが工具の仕様に含まれているかを見ます。

よく使う端子が複数種類あるなら、ダイス交換式も選択肢ですが、交換後のダイスが何用なのか分からなくならないよう、表示を確認しながら使うことが大切です。

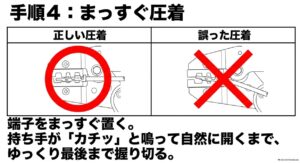

端子を正しい位置にセット

ダイスが決まったら、端子を圧着位置へセットします。

端子を斜めに置くと、圧着部が片寄ったり、端子がねじれたりしやすくなるので、ダイスに対してまっすぐ置く意識が必要です。

裸圧着端子では、圧着する筒状部分がダイスの中央に来るようにします。

端子の接続部分やボルト穴まで挟んでしまわないよう、圧着する場所を見てから工具を閉じます。

オープンバレル端子では、芯線を保持する部分と被覆を保持する部分が分かれているため、どちらをどのダイスで成形するかを確認します。

端子によって形状がかなり違うので、万能の置き方はありません。

ハンドルを確実に握り切る

端子の位置が決まったら、ハンドルをゆっくり握ります。ここで大切なのは、勢いよく一気につぶすことではありません。

端子がずれていないことを見ながら、工具の機構に合わせて最後まで操作します。

成形確認機構、いわゆるラチェット機構が付いた工具では、所定の位置までハンドルを閉じないと端子を取り外せない構造の製品があります。

これは圧着途中で終わるのを防ぎやすい仕組みです。

ただし、ラチェット式ならどんな端子でも正しく圧着できるわけではありません。

端子・電線・ダイスの組み合わせが間違っていれば、最後まで握り切っても正しい接続にはなりません。

ラチェットは「適合を確認したあと」に役立つ機構だと考えてください。

作業回数が多いなら、用途に合うラチェット式圧着工具は候補にしやすいです。ただし、ラチェットの有無より先に、対応端子と対応サイズを見る。この順番は変わりません。

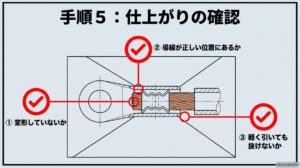

圧着後の仕上がりを確認

ハンドルを開いて端子を取り出したら、そこで作業終了ではありません。圧着後の確認までが、圧着ペンチの使い方に含まれます。

まず、端子が大きくねじれていないか、圧着部が極端に片寄っていないかを見ます。

次に、芯線が狙った位置に収まり、被覆の位置も端子構造に合っているかを確認します。

最後に、電線を軽く保持して、簡単に抜ける状態ではないかを確かめます。

「導通したから大丈夫」と見た目だけで判断するのも避けたいところです。圧着不足でも、その場では電気的につながる場合があります。

反対に、過度につぶすと芯線や端子へ余計な負担がかかることがあります。

同じ端子を何本も続けて圧着するときも、最初の1本は特に丁寧に確認します。

端子の位置、ダイス、電線の差し込み量が合っていることを確かめてから同じ手順を繰り返せば、途中でサイズ違いに気づいて全部やり直すリスクを減らせます。

逆に、最初の1本で違和感があるのに「数をこなせば慣れる」と続けるのはおすすめしません。

圧着工具は同じ操作を繰り返しやすいぶん、最初の設定がずれていると同じ失敗も繰り返しやすいからです。

圧着ペンチの使い方で迷うポイント

ここからは、圧着ペンチを使うときに迷いやすい「端子ごとの違い」「赤・青・黄の意味」「ラチェット式」「普通のペンチで代用できるか」といった疑問をまとめます。

圧着は見た目が似た部品でも、仕様が違えば使う工具が変わります。名前や色だけで決めず、端子・電線・工具の3つをセットで見ることが、結局いちばん近道です。

裸端子と絶縁端子の違い

裸圧着端子は、圧着する金属部分が露出した端子です。丸形、Y形などさまざまな形があり、電線サイズと端子の呼びに合うダイスで圧着します。

絶縁被覆付き圧着端子は、圧着部の周囲に絶縁被覆が付いたタイプです。

赤・青・黄など色分けされた製品が多く見られますが、裸端子用工具と同じダイスで何となくつぶすものではありません。

同じ「1.25sq前後の電線を使う」場面でも、端子の構造が違えば適合工具が異なります。裸端子用、絶縁被覆付き端子用という用途表示まで確認してください。

工具をこれから選ぶなら、絶縁被覆付き圧着端子に対応した専用工具のように、端子種類がはっきり書かれた製品を選ぶと判断しやすいです。

オープンバレル端子の圧着

オープンバレル端子は、自動車や電子機器の配線などで見かける、羽根状のかしめ部分を持つ端子です。

一般的には、内側の小さな羽根で芯線を保持し、外側の羽根で被覆を保持する構造があります。

このタイプは、端子を筒ごと押しつぶす裸圧着端子とは考え方が違います。ダイスへ端子を置く向き、芯線側と被覆側を成形する位置を確認しながら進めます。

ホーザンでも、オープンバレル端子用としてP-706やP-707など専用の圧着工具が用意されています。

P-707は複数サイズのダイスで幅広い端子に対応する一方、メーカー資料では成形確認機構を持たない簡易型であることにも触れられています。

工具名が「圧着工具」でも、用途や機構まで同じではありません。

赤青黄は何を表している

「圧着ペンチの赤・青・黄は何が違うの？」は、初心者が迷いやすいポイントです。

絶縁被覆付き端子では、色が電線サイズや端子サイズを見分ける目安として使われることがあります。

ただ、赤なら必ずこのダイス、青なら必ずこの数値、と色だけで決めるのは避けてください。

端子メーカー、工具メーカー、端子シリーズによって適合範囲や表示方法が異なることがあるためです。

見る順番は、端子の色 → 端子の品番や適合電線 → 工具の対応表・刻印です。色は便利な目印ですが、最終判断は数字や仕様で合わせます。

こうしておけば、似た色の端子を見ただけで別のダイスへ入れてしまう失敗を減らせます。

ラチェット式の意味

ラチェット式の圧着工具は、圧着途中で簡単にハンドルが開かず、所定の位置まで握り込むと解除される仕組みを持つタイプがあります。

メーカーによって「成形確認機構」と表現されることもあります。

ホーザンでは、成形確認機構について、ダイス間が適正な圧着接続ができる距離に達しなければ端子を工具から取り外せない機構と説明しています。

圧着不足を防ぐ助けになる仕組みですが、やはり前提は適合した端子とダイスを使っていることです。

工具を選ぶときは「ラチェットだから安心」だけで決めず、端子の種類、対応サイズ、成形確認機構の有無を順に見てください。

圧着する端子が決まっているなら、その端子に適合する工具を先に絞ったほうが選びやすいです。

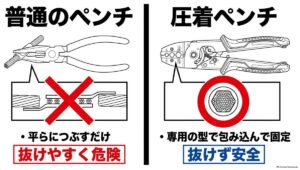

普通のペンチで代用しない

端子をつぶすだけなら、普通のペンチやラジオペンチでも形だけは変えられます。

しかし、それは圧着工具のダイスで所定の形に成形した状態とは別です。

普通のペンチは、物をつかむ、曲げる、線材を切るといった作業が中心。ラジオペンチは、細い先端を使って小さな部品をつまんだり、狭い場所で作業したりする工具です。

端子と電線を規定の形で圧着するためのダイスはありません。

「つぶれたから固定できた」と考えず、端子に対応する圧着工具を使うのが基本です。

普通のペンチ自体の用途を確認したい場合は、ペンチの使い方、細かな作業との使い分けはペンチとラジオペンチの違いも参考になります。

電工ペンチとの違い

電工ペンチと圧着ペンチは、製品名の付け方によって呼び方が重なることがあります。

そのため、名前だけで完全に分けるより「何の作業を主目的にした工具か」で見ると分かりやすいです。

電工ペンチは、配線を切る、被覆をむく、端子をかしめる、ボルトを切るなど、複数の機能を1本にまとめた製品があります。

一方、圧着ペンチは、特定の端子を圧着する作業を中心に作られた工具が多く、ダイスや成形機構が重要になります。

つまり、電工ペンチの記事では「切る・むく・かしめるをどう使い分けるか」が中心。

この記事では「端子・電線・ダイスをどう合わせるか」が中心です。似ているようで、見るポイントが少し違うんですね。

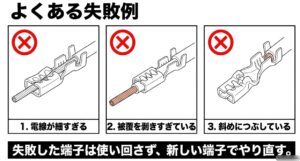

圧着に失敗する原因

圧着の失敗は、握る力だけが原因とは限りません。

むしろ初心者の場合は、端子・電線・ダイスのどこかが合っていない、端子を置く位置がずれている、被覆をむく長さが合っていない、といった準備段階のズレが多くなります。

端子に対して電線が細すぎる

端子の適合範囲より細い電線を使うと、ダイスを最後まで閉じても導体を十分に保持できないことがあります。

圧着後に電線が動く、軽く引くと抜ける場合は、まず組み合わせを見直します。

小さすぎるダイスを使う

「きつくつぶしたほうが抜けにくい」と考えて小さいダイスを選ぶのも避けたい使い方です。

端子を必要以上に変形させたり、導体へ負担をかけたりする可能性があります。

端子がダイス内で斜めになる

端子が斜めのまま圧着すると、片側だけ深く変形することがあります。

工具を閉じる前に、端子がダイス中央へまっすぐ入っているかを見るだけでも失敗を減らせます。

被覆をむきすぎる

芯線の露出が長すぎると、端子から導体が必要以上に見えたり、被覆を保持する部分が正しく機能しにくくなったりします。

反対に短すぎると、芯線を圧着する部分へ被覆が入り込みます。端子の構造に合わせて必要な長さだけむくのが基本です。

通電中と資格が必要な作業

圧着ペンチのグリップに樹脂が付いていても、それだけで絶縁工具とは判断できません。

一般的な圧着工具には、通電している箇所では使用しないよう注意されている製品があります。

また、圧着ペンチを使えることと、住宅の固定配線を自分で工事できることは別です。

住宅や店舗などの電気設備では、作業内容によって電気工事士の資格が必要になります。

経済産業省も、不完全な電気工事は感電や火災につながるおそれがあるとして、電気工事士の資格制度を設けています。（出典：経済産業省「電気工事士」）

DIYでは、工具の操作方法と、実際に行ってよい工事範囲を分けて考えてください。

自動車や低電圧機器の配線でも、電源やバッテリーから切り離した状態を基本にし、ショートを起こさない作業環境を整えてから進めます。

圧着ペンチのよくある質問 FAQ

圧着ペンチの使い方まとめ

圧着ペンチを正しく使うポイントは、力いっぱい握ることではなく、使用する端子・電線・ダイスを正しく組み合わせることです。

端子の種類や電線サイズに合わないダイスを使うと、十分に固定できなかったり、反対に端子や芯線へ余計な負担をかけたりする原因になります。

赤・青・黄などの色表示も便利ですが、色だけで判断せず、端子の品番や適合電線、工具の刻印を合わせて見てください。

そして、圧着は握ったら終わりではありません。端子の形、芯線と被覆の位置、圧着部の片寄り、電線が簡単に抜けないかまで確認して、ようやく作業完了です。
