トグルクランプは、レバーを動かすだけでワークを素早く固定・解除できるクランプです。

F型クランプやC型クランプのように、その都度材料を挟んでねじを締める使い方とは少し違い、基本的には治具や作業台へ本体を取り付けて使います。

使い方でいちばん大切なのは、力いっぱい押さえつけることではありません。

ワークの基準位置を決め、本体の取り付け位置とスピンドルを合わせ、レバーを操作したときに必要な力で固定できる状態を作ることです。

ここが合っていれば、一度調整したあとは同じ位置で素早く固定と解除を繰り返せます。

私が固定工具を扱うときも、まず見るのは「どれだけ強く締まるか」ではなく、固定した瞬間に材料が動かないか、押さえる位置がずれていないか、次の作業を邪魔しないかです。

トグルクランプも同じで、レバーを倒せば終わりではありません。取り付けと調整、それから固定後の確認までを一つの流れとして覚えると扱いやすくなりますよ。

トグルクランプの使い方を基本から解説

まずは、トグルクランプがどんな固定工具なのかを押さえたうえで、ワークの位置決めから取り付け、スピンドル調整、レバー操作、固定状態の確認までを順番に見ていきます。

初めて触る場合でも、作業を四つの段階に分けると理解しやすくなります。

トグルクランプとは何か

トグルクランプは、リンク機構を利用し、ハンドルやレバーの動きをワークを押さえる動きへ変える固定具です。

治具に取り付けておけば、ワークをセットしてレバーを操作するだけで固定できるため、同じ形の材料を何度も加工するときや、同じ場所へ繰り返し置いて作業するときに使いやすいのが特徴です。

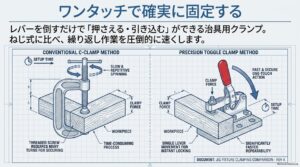

一般的なF型クランプは、固定したい場所へクランプそのものを持っていき、口開きを合わせて締めます。

一方、トグルクランプは本体側をあらかじめ治具へ取り付け、ワークを治具の基準位置へ置いてから押さえる使い方が中心です。

つまり、毎回クランプを掛け直すよりも、一度合わせた位置で素早く固定と解除を繰り返したい作業に向いています。

たとえば、同じ寸法の板へ連続して穴をあける治具なら、板をストッパーへ当て、トグルクランプで押さえ、加工後にレバーを戻して板を入れ替える、という流れを作れます。

ねじ式クランプのように毎回締め込み量を考える手間が減るため、作業のテンポを作りやすいんですよ。

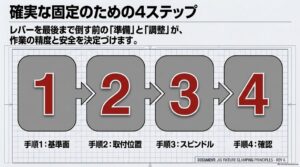

基本手順は四つ

トグルクランプの使い方は、細かな構造を覚える前に、作業の順番を頭に入れておくと分かりやすくなります。

基本は、位置を決める → 本体を取り付ける → スピンドルを合わせる → レバーで固定して確認する、この四つです。

この順番で大切なのは、トグルクランプだけでワークの置き場所まで決めようとしないことです。

先にストッパーやガイドで基準位置を作り、その場所からワークが動かないよう押さえる役目をクランプへ任せます。

位置決めと固定を分けると、繰り返し作業でも結果が揃いやすくなります。

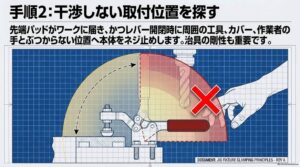

治具への取り付け位置

取り付け位置を決めるときは、クランプ本体だけを見ず、ワーク、ストッパー、加工工具、レバーの動きを一緒に考えます。

先端パッドがワークへ届いても、レバーが壁や治具の部材へ当たる位置では使いにくくなりますし、ドリルやのこぎりの進路に本体が出ていれば加工の邪魔になります。

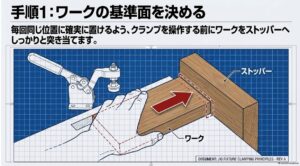

まずワークを治具の基準位置へ置き、押さえたい場所を決めてください。次にトグルクランプを仮置きし、固定時と解除時の両方でレバーを動かします。

このとき、手を入れて操作できる余裕があるか、可動部が周囲へぶつからないか、先端がワークへできるだけ素直に当たるかを確認します。

木工用の治具なら、押さえる位置が板の端ぎりぎりになりすぎると、材料が傾いたり、局所的にへこんだりすることがあります。

反対に、加工位置から離れすぎれば、加工中にワークが振れやすくなる場合もあります。どこを押さえるかは、材料の形と次に行う作業から逆算するのがコツです。

本体をねじで取り付ける場合は、ベースの穴位置を写し、治具側へ確実に固定します。

治具そのものが薄かったり、たわみやすかったりすると、クランプを操作したときにベースごと動いてしまいます。

クランプだけが頑丈でも意味がないので、押さえる力を受け止められる治具側の剛性も見ておきましょう。

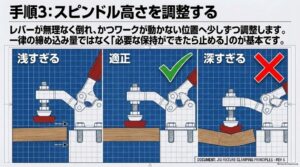

スピンドルの調整方法

トグルクランプの使い方で特に重要なのが、スピンドルや押さえボルトの調整です。

先端パッドをワークへ当てる位置が深すぎると、レバー操作が急に重くなり、ワークのへこみや変形につながります。

反対に浅すぎると、レバーを最後まで動かしてもワークが動いてしまいます。

調整するときは、まず解除状態でワークを基準位置へ置き、先端パッドがワークへ軽く触れる位置を探します。

そこからレバーを操作し、固定したときにワークが動かず、なおかつ無理なくレバーを所定位置まで動かせるよう、少しずつスピンドル位置を変えていきます。

ここで「何mm締め込めば正解」と一律に決めるのはおすすめできません。

製品ごとにアームの長さや構造が違いますし、木材、樹脂、金属などワーク側の硬さも異なります。

柔らかい木材では少しの押し込みでも跡が付きますし、硬い部材では同じ感覚になりません。

レバーの手応えとワークの状態を見ながら必要な保持ができる位置へ合わせるのが基本です。

スピンドル位置を決めたら、調整ナットを確実に固定し、何度かクランプと解除を繰り返します。

そのたびに押さえ位置が変わらないか、ナットが緩んでいないかも見てください。連続作業へ入る前の数回で状態を確認しておくと安心です。

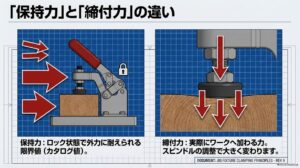

メーカーの製品情報でも、締圧力は製品やアーム位置によって変わり、表記値は目安とされています。

数字の大きさだけで判断せず、使用するワークと治具に合うモデルを選ぶ考え方が大切です。（出典：カクタ株式会社「下方押え型クランプ」）

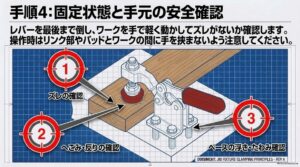

固定状態の確認方法

レバーを倒したら、そのまま加工へ進まず、ワークが本当に固定できているか確認します。

見るポイントは、横方向のズレ、上下の浮き、材料のへこみ、治具のたわみ、レバーやリンク部の不自然な引っ掛かりです。

ワークを手で軽く動かしてみて、基準位置からずれるようなら保持が足りません。

ただし、そこでいきなりスピンドルを大きく締め込むのではなく、まず先端パッドが正しい場所へ当たっているか、ストッパーへワークがきちんと当たっているか、本体の取り付けねじが緩んでいないかを見ます。

特に木工では、固定できているように見えても、強く押しすぎたことで薄板が反っている場合があります。

ワークが動かないことと、ワークの形が保たれていることは別です。加工前に横からも見て、浮きや反りがないか確認してください。

また、同じ作業を何度も繰り返す治具では、最初の一枚だけでなく、数回使ったあとにも確認します。

木粉や切りくずがストッパー周辺にたまると、ワークの置き位置がわずかに変わることがあります。

固定の再現性を生かすには、治具側をきれいに保つことも大切なんですよ。

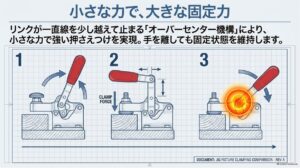

仕組みとオーバーセンター

トグルクランプの仕組みを難しく考える必要はありません。

初心者向けに言うと、複数のリンクを組み合わせ、レバーを所定の位置まで動かしたときに固定状態を保ちやすくする構造です。

このリンクの動きにより、短いレバー操作で固定と解除を切り替えられます。

この仕組みは「トグル機構」や「オーバーセンター機構」と呼ばれます。

レバーを途中で止めるのではなく、製品が想定する固定位置まで操作することが大切なのは、この機構をきちんと働かせるためです。

途中で固くなったからといって無理に押し切るのではなく、スピンドルの当たりが深すぎないかを先に見直してください。

トグル機構を利用した手動クランプ治具には、押さえる向きによって複数の形式があります。

メーカーでは水平、垂直、直線押し、直線引きなどに分けられており、作業方向に合うタイプを選ぶことができます。（出典：ロームヘルド・ハルダー株式会社「トグルクランプ」）

種類の違いと使い分け

トグルクランプにはいくつか種類がありますが、今回のテーマは使い方なので、まずは三つの方向を押さえておけば十分です。

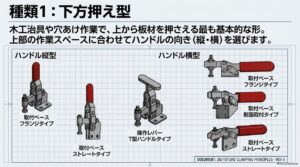

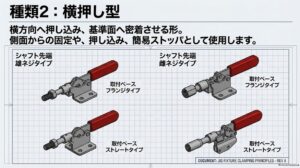

上から押さえる「下方押え型」、横方向へ押す「押し引き型・横押し型」、フックなどで引き寄せる「ラッチ型」です。

DIYで板材を治具へ押さえるなら、構造を理解しやすい下方押え型が候補になりやすいでしょう。

ただし、横から押したほうが治具を作りやすい場合もあります。選ぶときは「どれが強いか」より、ワークをどの方向へ押さえたいかを先に考えてください。

通販ではサイズや締圧力の違う製品が多いため、木工治具向けの下方押え型トグルクランプ、先端で材料を傷めにくいゴム付きスピンドルを備えたモデル、同じ治具を複数作るときに使いやすい複数個セットのトグルクランプなど、用途から絞ると比較しやすくなります。

F型やC型、クイックバーなども含めた固定工具全体の違いは、クランプなど締める工具の種類と選び方で紹介しています。

トグルクランプを買い足す前に、今の作業が「持ち運んで挟む固定」なのか「治具へ設置して繰り返す固定」なのかを分けて考えると選びやすいですよ。

トグルクランプの使い方と注意点

トグルクランプは、一度調整すると繰り返し作業がしやすい反面、調整が合っていない状態のまま使い続けると、ワークの変形や保持不足につながります。

ここからは、締めすぎ・緩すぎ、位置決め、安全、固定できないときの見直し方を中心に確認します。

締めすぎと緩すぎ

使い始めに起こりやすいのが、固定力を上げようとしてスピンドルを締めすぎることです。

レバーが最後まで動きにくいほど押し込んでしまうと、柔らかい木材では先端パッドの跡が残ったり、薄い板が反ったりします。

クランプ本体やリンクへ余計な負担がかかることもあります。

反対に、先端パッドの位置が浅すぎれば、レバーは軽く動いてもワークを十分に保持できません。

固定後にワークを触るとカタカタ動く、ストッパーとの間にすき間ができる、加工中に少しずつ位置が変わる、といった症状が出ます。

ちょうどよい状態は、レバーを所定の位置まで操作でき、その状態でワークが基準面から動かず、材料にも目立つ変形がないところです。

最初は弱めの当たりから始め、必要に応じて少しずつ調整してください。「もっと締めれば安心」ではなく、「必要な保持ができたらそこで止める」という感覚が大切です。

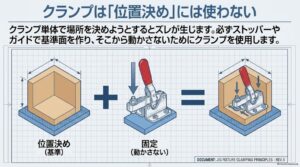

位置決めは別に行う

トグルクランプは、ワークを押さえるのが得意な工具ですが、クランプ先端だけで毎回同じ位置へワークを導くものではありません。

繰り返し同じ場所へ固定したいなら、ワークの端を受けるストッパー、側面を沿わせるガイド、角を合わせる基準面などを治具側に設けます。

たとえば同じ長さの板へ穴をあけるなら、板の端をストッパーへ当てて前後位置を決め、側面をガイドへ沿わせて左右位置を決め、その状態をトグルクランプで上から押さえます。

こうすれば、クランプは「場所を決める役」ではなく「決めた場所から動かさない役」に専念できます。

この役割分担ができていないと、レバーを倒すたびに先端パッドの摩擦でワークがわずかに動くことがあります。

固定する直前まで基準面へしっかり当てておき、クランプ操作後にもすき間ができていないか見てください。

治具作りでは、クランプ本体の位置だけに時間をかけがちですが、実際にはストッパーやガイドの作り方が作業の再現性を左右します。

トグルクランプの良さを生かしたいなら、位置決めの仕組みまで一組として考えるのがおすすめです。

手を挟まない安全対策

トグルクランプはレバーとリンクが大きく動くため、操作中に指を可動部へ近づけないことが大切です。

特に、ハンドルとリンクの間、アームの支点付近、先端パッドとワークの間は、動作に合わせてすき間が変わります。

ワークを置くときは、先にレバーを十分に解除して作業スペースを確保します。

ワークを基準位置へ当てたら、押さえ部分から手を離し、グリップを持ってレバーを操作してください。

固定状態を確認するときも、指を先端へ差し込むのではなく、ワークの端を軽く動かしてズレがないかを見ます。

また、初めて作った治具では、固定時だけでなく解除時のレバーの戻り方も確認します。

取り付け方向や製品によっては、解除したときのハンドル位置が想像より大きく動くことがあります。

周囲の工具や材料へ当たらないか、手を置きやすい場所と重ならないかも見ておきましょう。

固定中に異音がする、リンクが引っ掛かる、ベースが浮く、レバーが急に重くなったといった変化が出たら、力を足して使い続けないでください。

いったん解除し、スピンドル、本体取り付け、可動部、治具側の状態を確認します。繰り返し使う工具だからこそ、いつもと違う動きに気づくことが大切です。

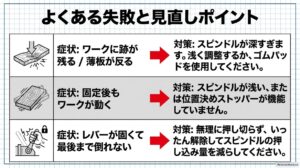

固定できない原因

レバーを最後まで動かしているのにワークが固定できない場合は、単純に「固定力が弱い」と決めつけず、原因を順番に切り分けます。

多いのは、スピンドルが浅い、本体の取り付け位置が遠い、先端パッドが斜めに当たっている、ストッパーへワークが当たっていない、治具側がたわんでいる、といった状態です。

まず解除状態に戻し、ワークを基準位置へ置き直します。次に先端パッドの中心が押さえたい位置へ来ているかを見ます。

そこが合っていれば、スピンドルを少し調整して再度レバーを操作します。これでも保持できないなら、本体位置そのものが合っているかを見直します。

逆にレバーが固くて最後まで動かない場合は、スピンドルが出すぎている可能性があります。

力任せに押し切るのではなく、いったん解除し、先端位置を少し戻してから再確認してください。

固定力を出すために無理をするより、リンクが自然に動く範囲でワークへ適切に当たるよう合わせるほうが重要です。

木工治具での活用例

DIYでトグルクランプの便利さを感じやすいのは、同じ位置で何度も材料を固定する木工治具です。

たとえば穴あけ用の治具なら、ガイドへ板を差し込み、ストッパーへ当て、レバーを倒すだけで固定できる形にしておくと、材料を入れ替える作業がスムーズになります。

同じ長さへ切るための補助治具でも考え方は同じです。切断位置を決めるストッパーは別に作り、トグルクランプは板を押さえて浮きやズレを抑えるために使います。

クランプの位置は刃の動線から離し、操作する手と切断工具が交差しないように配置します。

接着や組み立て用の治具では、部材を決まった角度へ当てるガイドを作り、その状態を保持するためにクランプを使う方法があります。

毎回F型クランプを掛け直すより、同じ治具を繰り返し使う作業ではレバー操作だけで固定できる利点が出てきます。

ただし、トグルクランプが便利だからといって、すべての固定を置き換える必要はありません。

一回だけの作業や、材料の厚み・形が毎回大きく変わる作業なら、F型やクイックバーのほうが合わせやすいこともあります。

「同じ場所で繰り返すか」が、使い分けの目安になります。

トグルクランプのよくある質問

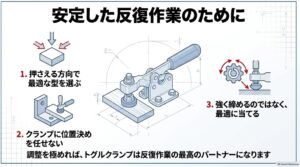

トグルクランプの使い方まとめ

トグルクランプを正しく使うポイントは、強く押さえることではなく、取り付け位置とスピンドルをワークに合わせ、必要な保持ができる状態へ調整することです。

基本の流れは、「ワークの基準位置を決める → クランプ本体の取り付け位置を決める → スピンドルと先端パッドを合わせる → レバーで固定して状態を確認する」。

この四つを覚えておけば、使い始めの迷いはかなり減ります。

締めすぎるとワークがへこんだり反ったりし、緩すぎると加工中に動きます。

レバーの重さだけで判断せず、固定後にワークがずれないか、基準面へきちんと当たっているか、材料が変形していないかまで確認してください。

そして、トグルクランプそのものに位置決めを任せないことも大切です。ストッパーやガイドで置き場所を決め、その場所を保持する役をクランプへ任せます。

そうすることで、一度調整したあとはレバー操作だけで素早く固定・解除しやすくなります。

「位置を決める → スピンドルを合わせる → レバーで固定する → 固定状態を確認する」。

この流れが身につけば、トグルクランプは単に強く締める工具ではなく、同じ位置で素早く繰り返し固定するための治具用クランプとして活用しやすくなりますよ。
